談到了造成了“拍到的和看到的不一樣”問題的各種因素，口腔環境的特殊性也增加了口腔攝影的難度。
鏡頭直接決定了影像的質量。當我們面對繁雜的各式鏡頭時，如何根據口腔攝影的需要進行選擇？
1.焦距（Focal Length）
焦距：理想情況下，來自無窮遠處的平行于鏡頭光軸的光線，經過鏡頭的折射，能匯聚在鏡頭的后焦點F2處；焦點到后節點N2之間的距離稱為焦距，如圖1。

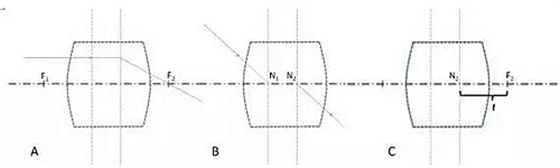

▲ 圖1：鏡頭的基本概念： A. 平行于光軸的光線經過折射后能匯聚在光軸上一點，稱鏡頭的后焦點，用F2表示；B. “節點N”是鏡頭的光學中心，穿過前節點N1的入射光線將從后節點N2處離開透鏡，并且其傳播方向不會發生偏轉；C. 鏡頭焦距是指N2點到F2點之間的距離。
目前市面上銷售的鏡頭多以焦距作為索引，鏡頭上標稱的焦距往往是一個平均數據。不同焦距的鏡頭的性能會有非常大的差別，最直觀的感受是畫面的“遠近感”； 但更重要的（往往容易被忽略）是其它一些受焦距變化影響較大、與照片質量密切相關的光學性能：
1.1. 象散（Astigmatism）& 相場彎曲（Image Field Curvature）
相場彎曲，是指平面景物經簡單透鏡成相后，實相不在一個理想平面（高斯平面）上，而是位于一個曲面（Petzval曲面）上；由此當入射光線和透鏡光軸成一定角度時，用平面光屏承接到的實相徑向和切向的放大率不相等，會出現斜形的相差，稱為象散，如圖2。

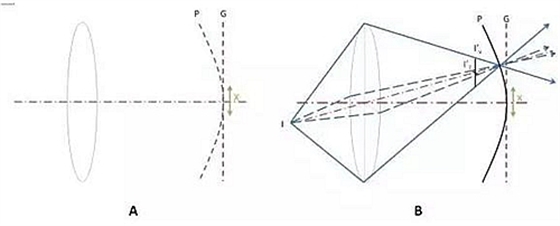

▲ 圖2：A. 經過簡單透鏡折射后，高斯理想光學模型的成相平面G和實際成相平面P（Petzval曲面）的位置關系。兩個平面只在近軸光線的成相區域X范圍內重疊。B. 超出近軸光線的范圍的實相會出現明顯的象散；
例如當入射光線與光軸成一定角度時，由于Petzval曲面與高斯平面在位置上有差別，而在相機設計時多是按照高斯的理想平面來設計感光元件的位置，所以承接到的實相在垂直方向上（I’v）和水平方向上（I’T）的放大比例并不一致，造成實相的銳度下降，變形。
目前使用的鏡頭對象散和相場彎曲的控制比都較理想。一般地，廣角鏡頭受到相場彎曲的影響比較明顯，成相的質量（特別是銳度）也會受到影響。在需要記錄細節并且對銳度要求比較高的口腔攝影領域，應該避免選擇廣角鏡頭和大光圈。不僅是但從象散考慮，也有廣角鏡頭相對明顯的畸變的考慮。
1.2. 畸變（Distortion）
球面透鏡中心和邊緣區域折射率不同，導致所成的實相中心和邊緣的放大比不同，出現實相的變形、直線的彎曲，稱為畸變。其特征表現為桶形畸變（Barrel Distortion）和枕形畸變（Pincushion Distortion），分別常見于長焦鏡頭和廣角鏡頭，如圖3。

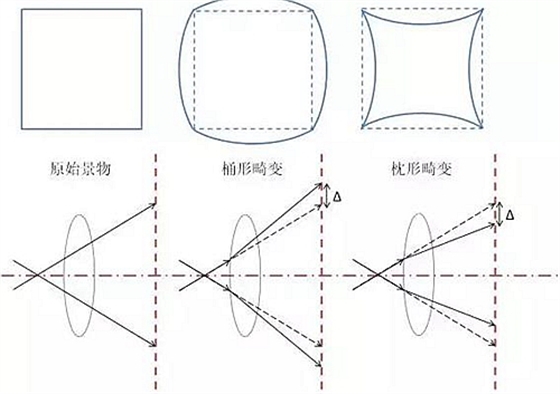

▲ 圖3：鏡頭常見的畸變的表現和產生原因。根據高斯定律，理想凸透鏡形成的實相應該和原始景物外形一致；實際情況下，當入射光線和透鏡光軸成一定角度時，由于折射率的差異，會在實相的邊緣出現景物的變形（Δh），稱為畸變。
畸變率定義為變形量Δh對理想實相尺寸的百分比 [100%]。使用對稱設計能較好地控制鏡頭的畸變，一般情況下鏡頭的畸變率在1%以內，高精度的設計能將畸變率控制在0.1~0.3%。微距鏡頭一般用于近距離拍攝以表現被攝物體的細節，在設計上對畸變的控制能力要優于一般的定焦鏡頭，推薦在口腔攝影中使用。
鏡頭的焦距不同，受到畸變的影響程度不同。當鏡頭的焦距低于80mm時，焦距越短，位于相場中心的景物的幾何尺寸被放得更大，而位于中心周圍的景物被壓縮得更小。應用在對全牙列攝影時，前牙寬度的比例會因為選擇的鏡頭的不同而出現明顯變化，如圖4。
牙齒的尺寸比例對于準確傳遞形態信息非常重要，為保證照片的尺寸比例不出現嚴重的失真，口腔攝影推薦使用100mm左右的鏡頭進行拍攝。
▲ 圖4：使用不同焦距的微距鏡頭拍攝上牙列模型，100mm鏡頭的尺寸畸變明顯低于30mm鏡頭；表現為前牙弓寬度/全牙弓寬度比例明顯改變。在口腔攝影領域，牙齒的外形尺寸是非常重要的信息，需要準確地記錄和傳遞。考慮到焦距對鏡頭畸變的影相，推薦在口腔攝影時使用100mm左右的微距鏡頭。
與口內攝影類似，當對頜面部信息采集時，焦距的變化同樣會導致面部比例的變化，如圖5，雖然50mm標準鏡頭的視角最接近人眼（常用于人像攝影），但是因為不可避免的相差畸變，不作為記錄頜面部信息的首選。100mm（80mm以上）焦距鏡頭拍攝的正面相的畸變較小，比較適合準確記錄頜面部信息。

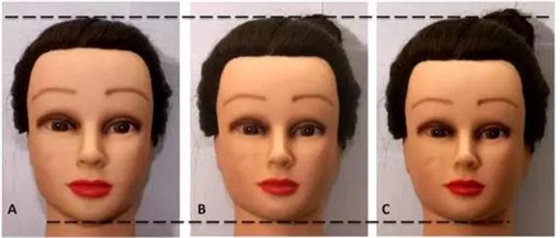

▲ 圖5：使用不同焦距的鏡頭拍攝的人頭模型對比（人頭模型位于和相機鏡頭相等高度，瞳孔連線平行于相機水平面并垂直于鏡頭光軸，畫面中心置于人頭模型眉心點）： A. 25mm鏡頭；B. 50mm鏡頭；C.100mm鏡頭。25mm鏡頭拍攝的人物正面相有明顯的畸變比例明顯失調（臉中間部分放大，而周圍被壓縮）；100mm鏡頭拍攝的人物正面相頭面部比例最接近自然狀態。
綜合考慮，推薦在口腔攝影時使用100mm微距鏡頭。
2. 放大比（Magnification）
鏡頭的放大比是指景物和經過鏡頭折射后形成的實相尺寸的比例，如圖6，由鏡頭的設計決定的。

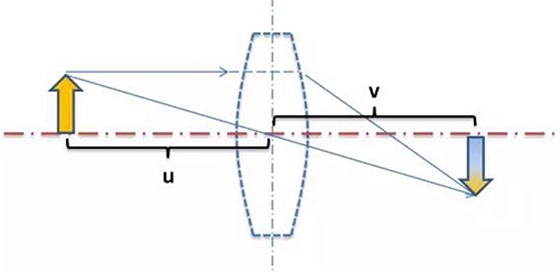

▲ 圖6：放大比是指原始景物和所成的實相之間尺寸的比例，數值上等于物距和相距的比例u:v。當物距u和相距v長度相等時，鏡頭放大比為1:1，即實相和原始景物等大。
口腔內攝影的主體的尺寸都很小，并且照片往往需要表現細節，因此需要高放大比的微距鏡頭（Macro），如表1。這些鏡頭能達到1:2（實相尺寸為原始景物尺寸的1/2）甚至1:1的放大比，適合口腔內應用。一般帶有微距功能的變焦鏡頭的最大放大比為1:4，不適合用作口腔內攝影。

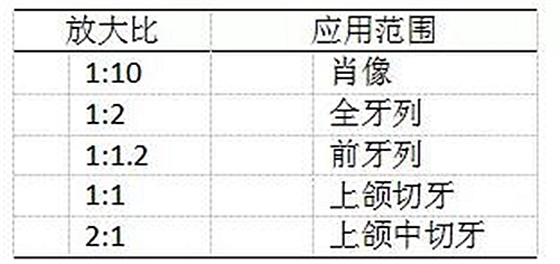

▲ 表1：口腔攝影常用放大比
3. 光圈（Pupils）
光圈位于鏡頭的折光鏡片之間，根據所在位置不同，分別命名為前光圈（Entrance Pupil）和后光圈（Exit Pupil）。前后光圈構成了進入鏡頭的的光線的通路，前后光圈的直徑不同，二者直徑的比例（稱“光圈因子”；Pupillary Factor）等于鏡頭的放大比。
光圈的大小用相對光圈值來表示，是指鏡頭焦距與前光圈直徑的比值；當鏡頭到感光元件的距離遠遠大于鏡頭焦距時，有效相對光圈值發生變化，定義為相距與前光圈直徑的比值。根據該定義，光圈值和光圈的直徑成反比，平時使用相機時，光圈值的數值越大，光圈越小。一般情況下鏡頭標注設計的最大光圈，鏡頭成相的最佳光圈出現在最大光圈下三檔。改變光圈大小可以直接控制進入鏡頭的光線量，影響到照片的曝光度；此外，它還會影響鏡頭的成相性能（大光圈時相差明顯，小光圈時衍射明顯），這些影響包括：
3.1. 景深（Depth of Field）
景深是指形成清晰實相的物距范圍，景深外的物體在照片上會被虛化。其形成原因是人眼不能分辨直徑小于0.25mm的光斑（彌散環；Circle of Confusion），而認為這是一個理想的光點；所以來自一定物距范圍內景物反射的光線，只要其形成的光斑直徑小于0.25mm，視覺上均是清晰的實相；這一個物距范圍就成為景深。由于彌散環的存在，在縮小光圈時，限制了進入鏡頭的入射光線的量和角度，減少了各種相差對照片銳度的影響，景深增大；反之，增大光圈，景深減小，如圖7。

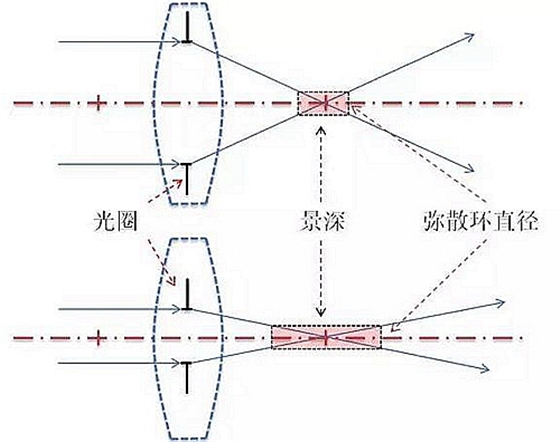

▲ 圖7：光圈大小對景深的影響：由于彌散環的限制，使用小光圈時的景深明顯大于使用大光圈時獲得的景深。
景深主要受三個因素的影響：焦距、物距，和光圈大小。口腔攝影中，一般選用定焦鏡頭（推薦100mm微距鏡頭），特定的被攝主體需要特定的放大比，限制了物距的變化，所以最終對景深產生明顯影響的可控因素便是光圈大小。
在口腔內進行微距攝影時，由于選用100mm焦距的鏡頭，放大比確定在1：1左右，只能通過縮小光圈（f>16）來提供足夠的景深，保證照片的清晰度。
3.2. 光暈（Vignetting）
使用小光圈有很多好處，除了增加景深保證照片清晰度外，減低光暈的影響是另一個優勢。所謂光暈是一種光損失，指相片邊緣的照明降低（出現黑色光暈）的現象，常見于大光圈廣角鏡頭拍攝的照片，其主要原因是由于光線照度在徑向和切向上的衰減速度不同所致，如圖8。

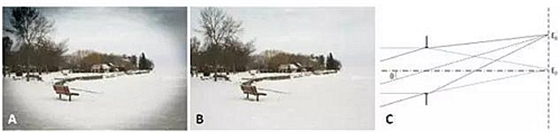

▲ 圖8：Vignetting現象：A. 30mm/f2.8曝光量不足造成的光暈效果；B. 縮小光圈30mm/f11正常曝光量明顯改善；C. 照度在徑向和切向上的衰減速度差異是光暈形成的原因。
按照度的cos4θ法則，當和鏡頭光軸成θ角的入射光線經過鏡頭的匯聚后形成的實相的照度Eθ與平行于光軸光線形成的實相的照度E0之間存在關系Eθ=E0cos4θ。光圈越大，越靠近實相的邊緣，入射光線的θ角越大，照度Eθ的衰減越明顯，在照度不足或者低曝光的照片上表現為黑色邊緣。
這種效應隨光圈直徑（主要是前光圈）的減小而減小，當光圈減小時，進入鏡頭光線的最大入射角θ減小，故Eθ的衰減明顯減小。在口腔攝影實踐中，100mm鏡頭的視角較?。s24°），并且使用的光圈也較?。╢>16），故光暈現象對畫質的影響不大。但是如果口內照明不良，或者由于快門時間過短而導致曝光不足，此時產生的光暈往往會對照片質量造成嚴重的影響；而如果快門時間過長，相機的穩定性對初學者又是一個新的挑戰。
3.3. 衍射（Diffraction）
雖然使用小光圈有很多好處，但是仍有一定的限度；最主要的限制，來自于衍射現象。
當平行光線經過小光圈葉片的邊緣時，會發生衍射現象，在光屏上形成衍射斑。當光圈越小，衍射現象越明顯，如圖9，從而影響成像質量。衍射斑中第一個暗影環稱為艾里斑（Airy Disc），其半徑大小是衡量鏡頭分辨率的一個重要物理量；艾里斑的大小決定了鏡頭的分辨率的極限，稱為鏡頭分辨率的衍射極限（Diffraction Limit）（例如“30mm f1.2 Utral Micro Nikkor”鏡頭在每毫米內能高達達到1250線的分辨率）。

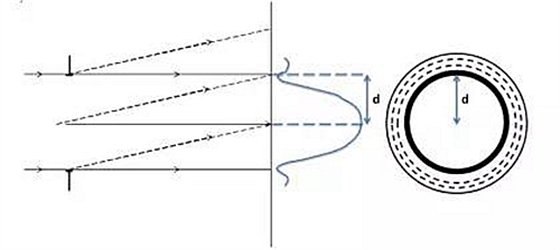

▲ 圖9：入射光線（實線）在光圈葉片處發生衍射，衍射光線（虛線）和入射光線形成相干波。當光程差等于半波長的奇數倍時，入射光和衍射光相互疊加后能量減弱，在光屏上形成暗影環。從亮斑中心向外，第一個暗影環稱為艾里斑（Airy Disc），其半徑d的大小決定了鏡頭的分辨極限。
為了避免衍射現象的影響，一般在口腔內攝影時不推薦使用小于f22的光圈大小。綜合考慮，口腔攝影一般使用f16-22的光圈。
4. 鏡頭的各種相差和色差
在確定了焦距、放大比以及光圈大小以后，鏡頭本身的光學性質對照片的細節和質量也有甚大影響，如表2。

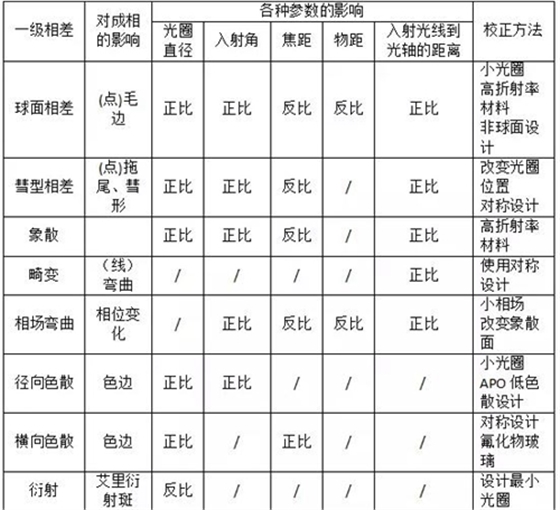

▲ 表2：鏡頭相差的特點和校正
4.1. 球面相差（Spherical Aberration）
球面相差是球面透鏡的自身光學特性造成的。雖然球面鏡的近軸區域符合高斯的理想光學模型，但是隨著與光軸距離的增加，透鏡的折射率和焦距會發生變化，表現為對點光源成相的彌散，如圖10-A。一般情況下成相的相距越小，前光圈越大，進入鏡頭的光線方向與主光軸的夾角越大，球面相差越明顯。球面相差會導致照片銳度下降，景物模糊，景深也會隨球面相差的增加而明顯變淺。口腔攝影時雖然使用的光圈不大，但是被攝物體的距離一般很近，球面相差的影響明顯，這對于口腔攝影來說是非常不利的因素。

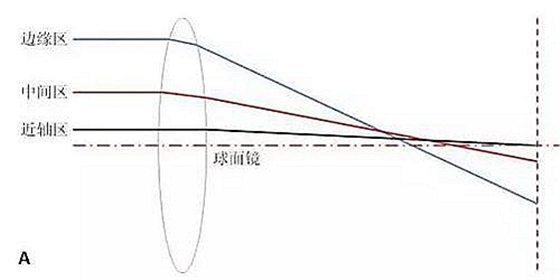

▲ 圖10-A 球面相差和校正：A. 球面鏡的近軸區域符合高斯的理想光學模型；當入射光線與主光軸距離增加，透鏡的折射率和焦距會發生變化，所以透鏡邊緣區的光線不能良好地匯聚到透鏡的焦點，形成相差。
常用的糾正球面相差的方法有：使用非球面鏡（Aspherical Surface）和使用浮動單元（Floating Elements）。通過對非球面外形透鏡的設計，可以使透鏡不同區域 的折射率均勻化，通過透鏡的近軸區和邊緣區域的光線能匯聚到同一焦點，即使在大光圈的情況下也不出現明顯的球面相差，圖10-B。浮動單元是設計在鏡頭的后方的一組鏡片，和對焦環相關聯，在對焦過程中獨立運動的單元。這種設計對大光圈廣角鏡頭（尤其是Retro-focus的設計）的相差校正非常有效，能保持較好的近攝能力。

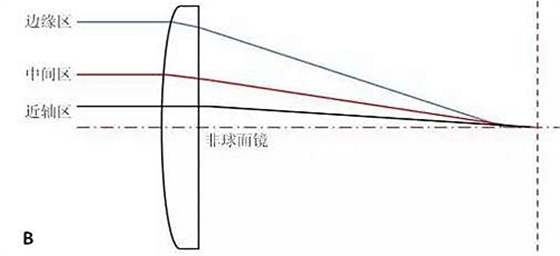

▲ 圖10-B：使用高折射率材料制作的非球面透鏡，使透鏡的折射率均勻化，來自透鏡邊緣的光線也能夠良好地匯聚，消除球面相差的影響。
以上兩種校正設計中，非球面鏡的設計常用于高端的100mm定焦鏡頭，有些鏡頭使用了多片非球面鏡，不僅對球面相差有良好的控制，對鏡頭色差的控制也比較理想。因而在口腔攝影中，即使價格相對較高，非球面鏡仍然是選擇鏡頭的一個決定性指標。
4.2. 彗形相差（Coma）
彗形相差是斜行光線由通過透鏡光學中心和邊緣區域的光線在光屏上的匯聚位置不同造成。表現為點光源成相的拖尾，形狀類似彗星，故稱彗形相差，如圖11。這是由透鏡本身的設計缺陷所決定的，入射光線的入射角越大，光線在光屏上的匯聚越差，彗形相差越明顯，實相中光點的托尾越嚴重。
▲ 圖11：當入射光線和鏡頭主光軸存在一定夾角時，由于透鏡的折射率不可能再各個方向上完全相同，所以斜行入射的光線不能完全匯聚而出現拖尾現象，稱為彗形相差（A）。
這種相差的校正非常困難，在攝影時需要注意避免使用斜行入射的光線；通過改變構圖和改變布光而盡量使斜行入射的光線變?yōu)楹椭鞴廨S平行的入射光線（B），配合使用小光圈，而避免斜行相差的影響（C）。
彗形相差很難通過改變鏡頭設計的方式來消除。在拍攝時注意控制光線的入射方向，并且縮小光圈，對控制彗形相差有一定幫助。具體到口腔攝影實踐中， 要使被攝主體的位置位于構圖的中心區域，并且被攝主體的構圖面盡量與鏡頭的主光軸垂直。
4.3. 色散（Chromatic Aberration）
色散包括徑向色散（Axial Chromatic Aberration）和橫向色散（Transverse Chromatic Aberration）。當白光通過透鏡，不同波長的光線因為折射率不同，匯聚的位置不同，導致實相的相距變化，并出現色帶、色邊，甚至出現被攝物體的偏色，這對牙科色彩的記錄和重現具有極大的影響，如圖12-A。
色散校正的最終目標是讓白光經過鏡頭的折射后仍重疊為白光，這個目標看似簡單，但以目前的技術，還達不到這個要求。最早的校正色散的方法（1726-1760年，Chester Moor Hall & John Dollond）是使用凸透鏡和凹透鏡的組合，能使紅光和藍光能達到較好的重合，如圖12-B。這種設計使照片在視覺上有了很大的改善，但是離記錄顏色的要求還很遙遠。目前較成熟的校正技術是低色散（Apochromats；APO）技術和超低色散（Superachromats）技術，如圖12-C。

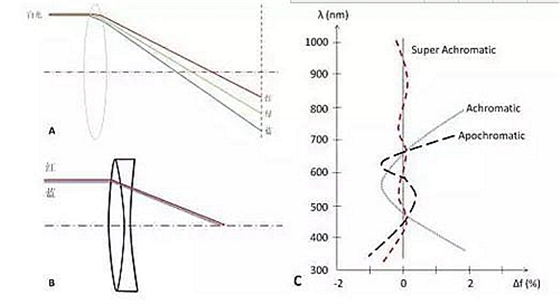

▲ 圖12：色差和校正：A.白光通過透鏡，不同波長的光線折射率不同，匯聚的位置也不同，形成色差。B. 最早的色散校正是使用一對凸透鏡和凹透鏡的組合，可以使紅光和藍光較好地匯聚在一點，這是目前Achromatic技術的基礎。C. 三種消除色散的主流技術。Achromatic技術可以使紅光和藍光達到較好的匯聚（Δf<1%）；Apochromatic（APO）技術可以使三原色很好的匯聚；Super Achromatic技術消除色散的效果非常理想，不僅可見光能良好地匯聚，對紅外線也能達到良好的匯聚。
口腔攝影應盡量選擇具有APO技術的微距鏡頭，以達到良好的顏色記錄效果。但是，即便是選擇了具有低色散設計的鏡頭，照片仍然存在色彩信息的丟失和偏差，需要使用軟件（例如Adobe Photoshop）對照片進行后期處理，以求達到準確的顏色的再現。
5.炫光（Flare）
在攝影時，不是所有進入鏡頭的光線都能用于形成景物的實相；有部分光線，不但不形成景物的實相，還會降低降低照片的亮度和對比度，甚至形成各種偽影（例如光圈葉片的偽影，快門的偽影等），這一現象稱為炫光（Flare）。一般情況下炫光會造成照片的亮度降低2~4%。
造成炫光的原因主要是由于廣泛存在于鏡頭各個光學界面（鏡片表面、光圈葉片、快門甚至膠片或CCD的表面）的光線的反射、折射、散射和衍射，如圖13。在口腔內存在很多高反光表面，例如牙面、金屬器械表面以及濕潤的軟組織表面等，在復雜光線條件下，會形成次級光源效果，也成為炫光的來源。

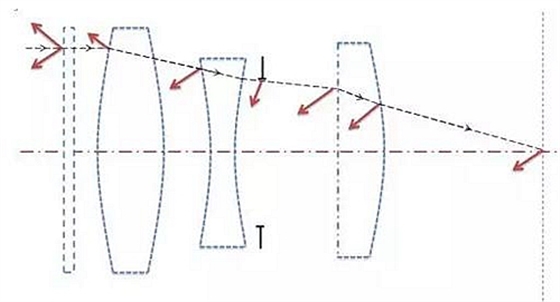

圖13：鏡頭的各個光學界面上均存在相當數量的反射、折射、散射和衍射（紅色箭頭），這些光線不參與形成實相，但是同樣會被感光元件記錄到，成為信號的噪音，降低實相的亮度和對比度，甚至形成偽影，這一現象稱為炫光（Flare）。
在其他條件相同的情況下，選擇鏡片數目少的鏡頭，受到的炫光的影響相對較小。鏡片鍍膜能降低炫光的影響（目前的多層鍍膜技術能有效地將界面對光線的反射率降低到1%以下）。炫光還受到鏡頭焦距和光圈大小的影響，長焦鏡頭在小光圈時受到炫光的影響比較大。除了衍射，炫光現象是不能無限制的縮小光圈的另一個原因。
在攝影時，應精心設計光源，從而控制被攝物的照度（第三話 布光和構圖），使其不出現明顯的高光或者過亮的光源，是降低炫光影響的先決條件。在口腔攝影時，使用的微距鏡頭鏡片處在鏡頭深處，輔以遮光罩的遮擋作用，能很好地遮擋來自畫面外的非成相光線。但是由于口腔內被攝主體往往有高反光性，特別是金屬器械表面易形成高光點；當這些高光點位于被攝范圍，形成的炫光不能被鏡筒和遮光罩所遮擋時，需要采取其他的手段來進行糾正，例如使用偏振鏡 （第三話 布光和構圖）。
